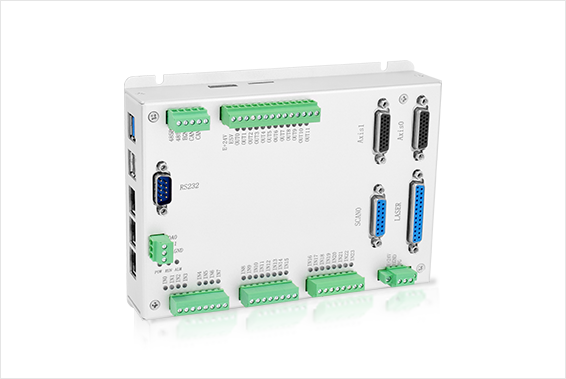

产品名称：VPLC504SCAN视觉运动控制器
规格：视觉运动控制器
VPLC504SCAN 激光振镜+视觉运动控制一体机是一款集成了机器视觉、激光控制、振镜控制、总线轴/脉冲轴控制的独立式控制器。控制器本身自带 Linux 系统，激光和振镜专用接口，同时支持视觉定位、测量、识别与检测，支持多达 16 个运动控制轴做电子凸轮、直线插补、圆弧插补、连续轨迹加工、机械手等复杂的运动控制，也可实现振镜轴、总线轴、脉冲轴的混合插补。
VPLC504SCAN 同时支持 XY2-100 的振镜协议，应用于离线、在线视觉打标、焊接、切割等应用场合，可适配光纤、紫外线、二氧化碳等不同的激光器。
最多达 16 轴运动控制。
脉冲输出模式：脉冲/方向或双脉冲。
编码器接口支持编码器位置测量，可以配置为手轮输入模式。
每轴最大输出脉冲频率 10MHz。
通过 CAN 总线和 tianhongjc 总线扩展 IO，最多可扩展到4096 个隔离输入口和 4096 个隔离输出口。
24 路 NPN 型通用输入，其中 4 路高速输入，20 路低速输入，高速输入可配置为锁存信号使用。
12 路 NPN 型通用输出，其中 4 路高速输出，8 路低速输出，输出口最大输出电流可达 300mA，可直接驱动部分电磁阀。
具有 IO 状态显示灯，便于查看 IO 状态。
2 个 USB3.0 接口、2 个 USB2.0 接口连接相机、鼠标、键盘、U 盘等 USB 外设。
1 个 RS485 接口、1 个 RS232 接口、1 个 CAN 接口、1 个百兆 tianhongjc 接口、2 个千兆以太网接口
支持多种扩展应用。
1 个 HDMI 接口，支持高清显示。
2 路通用电压型模拟量输出，0-10V，12bits。
1 个 SCAN 振镜接口，支持 XY2-100 协议和 SL2-100 协议，支持振镜反馈。
1 路 LASER 激光电源控制接口，支持 IPG、YLR、YLS 等类型激光电源。
内置 Linux 系统，可代替工控机+机器视觉+运动控制+振镜控制。
支持最多达 16 轴直线插补、任意空间圆弧插补、螺旋插补、样条插补等功能。
支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能。
支持硬件比较输出(HW_PSWITCH2)，硬件定时器，运动中精准输出功能。
支持脉冲闭环、螺距补偿等功能。
支持 Basic 多文件多任务编程。
多种程序加密手段，保护客户的知识产权。
掉电检测，掉电存储。
产品特点

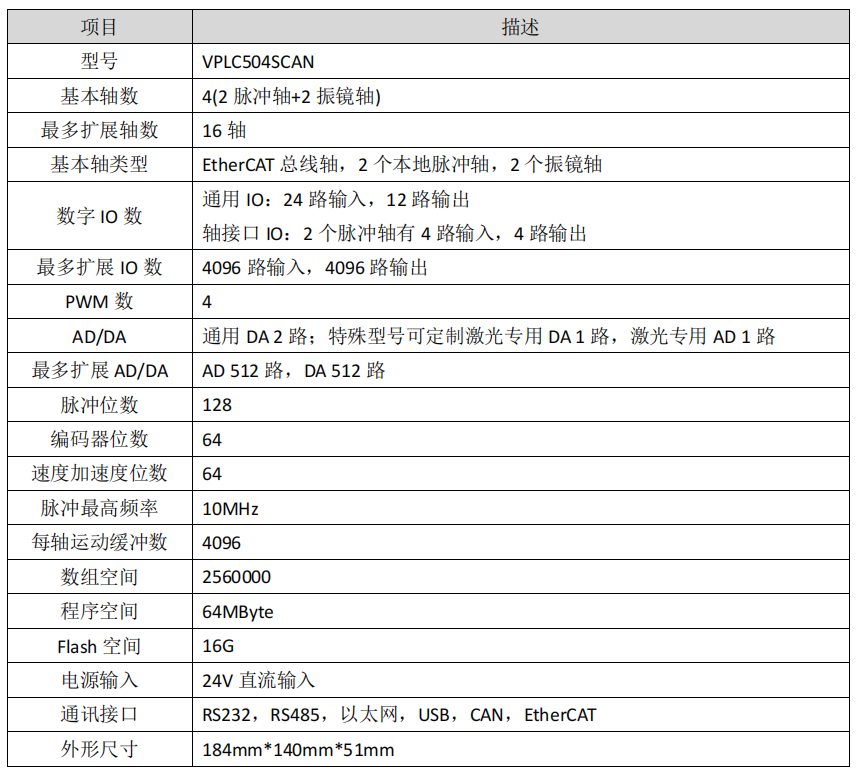

产品参数
